注塑模具加工廠家在修邊沖孔模具下模主要包括下模座、修邊凸模及廢料切斷刀三部分。

（1) 下模座結構

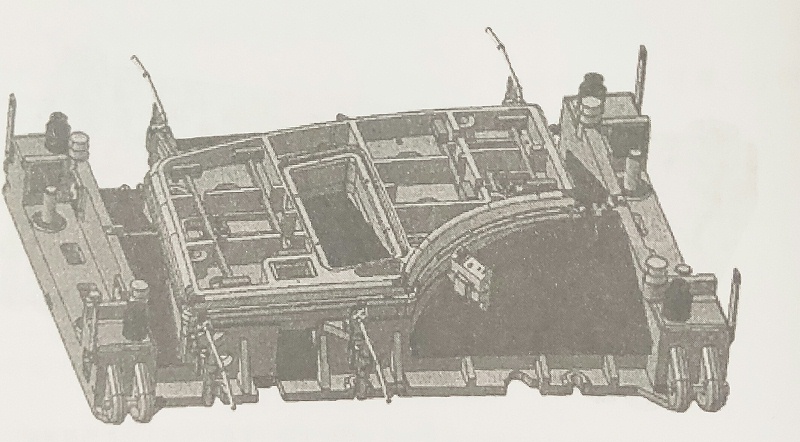

如圖所示為某車型前門外板修邊沖孔模具下模結構圖，下面以此圖為參考注塑模具加工廠家對修邊沖孔模具下模座結構進行分析。

注塑模具加工廠家的修邊沖孔模具下模座主要結構由以下兩部分組成。

a，中間部分 它除了包括修邊凸模、沖孔凹模及廢料切斷刀的安裝面和廢料滑道外，還包括前后壓板部分等。壓板部分主要用來固定下模座、對下模進行快速定位等。中間部分的長度必須確保廢料順利滑出。

b，左右端頭部分 它是上、下模導向的位置，圖所示的修邊沖孔模具是用導柱、導套和導板導向的，也是安全區、限位器、緩沖橡膠、連接板、吊耳（中小模具用鑄入式起重棒）、基準孔和氣路控制用快換接頭等的放置區域。

（2) 注塑模具加工廠家的下模座設計一般過程

設計下模座時，應根據前一道工序零件（如拉延件）的大小確定其長度、寬度和高度。根據修邊凸模、廢料切斷刀、廢料滑出要求和前后壓料板位置設計出中間部分框架結構，做出修邊凸模、廢料切斷刀及沖孔凹模的安裝平臺及廢料滑道，并根據前一道工序零件的大小和設計標準確定導向形式和端頭尺寸，然后再確定各功能部分的位置。

①端頭部分 包括導套、導板（或?qū)Щ妫?、安全區、限位器、緩沖橡膠、連接板、吊耳（或鑄人式起重棒）和基準孔等。

②中間部分和拖料架等。包括廢料盒、廢料滑板、漏料孔、壓板槽結構、快速定位、頂料汽缸機構，后對功能部分進行處理，做出功能部分平臺。下模座使用的材料一般為HT300, 因此要進行相應的加厚材料和減去材料的處理，這個處理與筋條一并考慮。下模座筋條的厚度按加工而厚50mm、主筋厚40mm、副筋厚30mm 設計，各筋條之間的距離一般不大于300mm。

注意各筋條要方便沖孔廢料的滑出，汽缸頂出線路應四周貫通。

以上內容便是注塑模具加工廠家在下模座設計時需要注意的要點。
